APPLE iMac A1311 ,no power

[amennone]

Main board : 820-3126-A
Power : OT8043-290H R03BE9-0008I- apple P/N: 614-0444
EMC 2428
Problema , alla pressione del tasto power(S5010) tutto spento , led 501acceso .
Sui pin dell'alimentatore sono presenti :
Pin 6 4v6
Pin2 12v
Sul pulsante power sono presenti 3v3 , che alla pressione si genera il segnale SMC_ONOFF_L , il quale va al pin 104 di U4900 = H8S2117 LFBGA
Su L7710 sono presenti 3v3 , su L7750 0 Volts

PP12V_G3H_ACDC 12v O.K.
=PP12V_G3H_S5_FET
=PP12V_G3H_3V42
PP12V_S5_RSN o.k

U7700= ISL62383
pin4 = 5v
pin5 = 5v
pin12= 3V9
pin17= 12v
pin24= 0v PM_EN_P5V_S3_REG

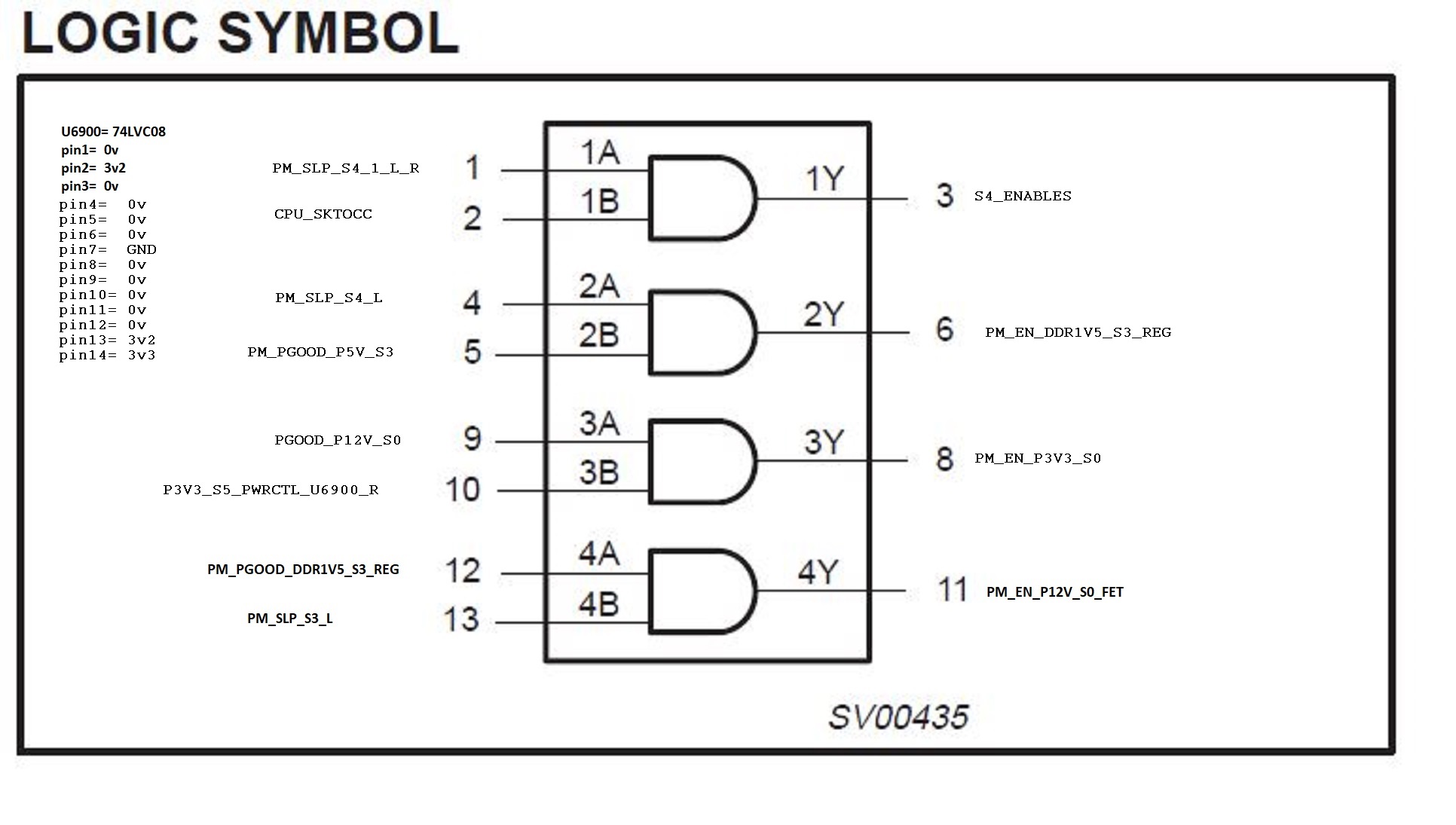

PM_EN_P5V_S3_REG , dallo schema viene generato da U6900 , questi i valori in tensione

U6900= 74LVC08
pin1= 0v
pin2= 3v2
pin3= 0v
pin4= 0v
pin5= 0v
pin6= 0v
pin7= GND
pin8= 0v
pin9= 0v
pin10= 0v
pin11= 0v
pin12= 0v
pin13= 3v2
pin14= 3v3



L'alimentatore è funzionante , se metto a massa pin1 del connettore J601 è presente PP12V_S0_PS
un piccolo aiuto su come procedere , grazie .
